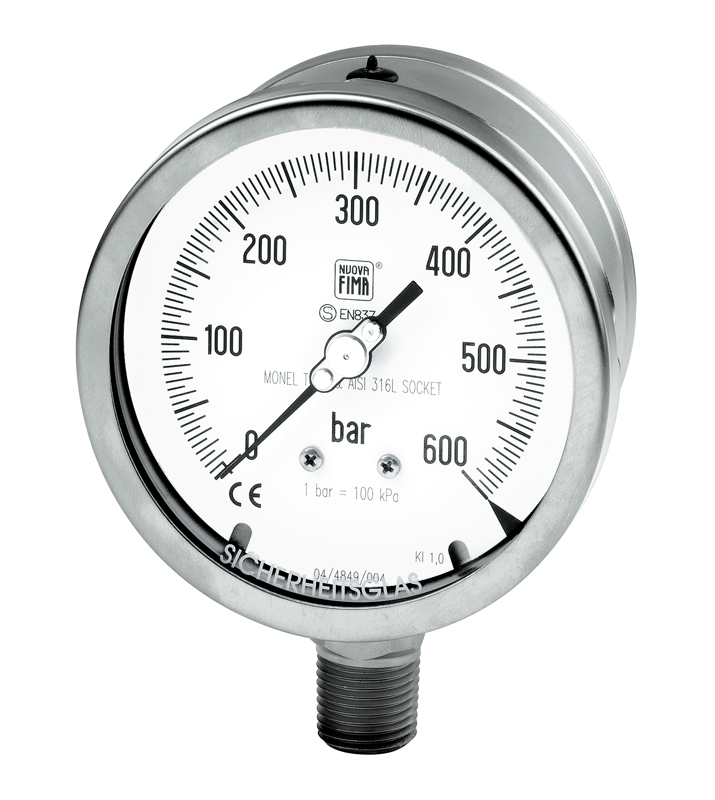

MGS40 DN100-150

Manômetros solid-front mola tubular execução NACE MR0103/MR0175 – ISO 15156-3 DN 100-150

Instrumentos de acordo com as prescrições construtiva e de segurança pela norma EN 837-1/S3 e ASME B40.1. Em caso de fuga ou ruptura do elemento elástico, o operador estará protegido por uma parede sólida posta na frente do instrumento e uma tampa de escape posterior que se romperá. São projetados para a industria petroquímica, para resistirem as condições de trabalho mais desfavoráveis, determinada pela presença de H2S, da agressividade do fluido no processo e do ambiente assim como pelos fluidos que não apresentam uma viscosidade elevada e que não se cristalizam. A solda TIG entre a caixa e a conexão ao processo, garantem uma melhor robustez e estanquidade em caso de enchimento com liquido amortecedor. O enchimento da caixa com liquido permite amortecer as oscilações do ponteiro e reduz o desgaste do mecanismo na presença de vibrações e pressões pulsantes. Por outra parte evita a formação de condensação e a entrada de gases corrosivos, que podem destruir as partes internas.

Setor industrial:
  • Química, Petroquímica
  • Energia
  • Óleo & Gás
  • Engenharia de construção de contratos
Tipo de Instrumento:
  • Manômetros com tubo Bourdon
Condições de utilização:
  • Vibração
  • Versão NACE
  • Versão ATEX
  • Fluidos corrosivos
  • Baixa temperatura ambiente
  • Vâcuo
  • Combinado (Vâcuo + Pressão)
  • Pressão pulsante
Conformidade:
  • Norma EN 837
  • Norma ASME B40.1
  • Norma NACE MR 01.75
  • Norma NACE MR 01.03
  • Directiva PED 2014/68/UE
  • Directiva ATEX 2014/34/UE
  • EAC Conformity
Função:
  • Indicação local
Materiais:
  • Aço Inox com materiais especiais
Precisão:
  • 1,0 de VFE
Escala:
  • 0...1 / 0...600bar e vácuo
Grau de proteçāo:
  • IP 55, IP 67
Material conexāo ao processo:
  • AISI 316 L, Monel 400
Material elemento sensível:
  • Monel 400
Pressão de trabalho:
  • 100% de VFE
